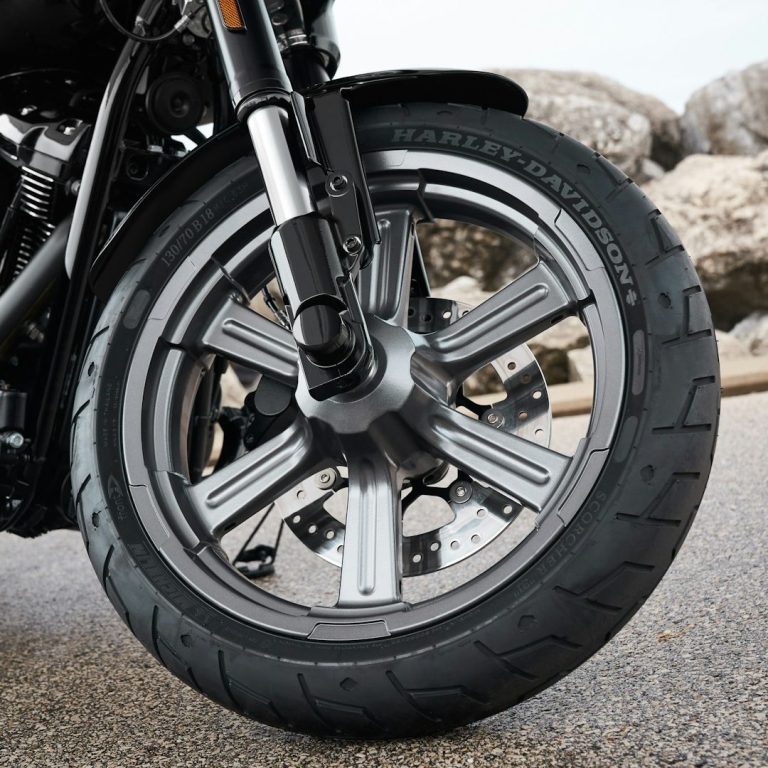

Ch. 32 - Tires
Motorradreifen und Räder
Die einzige Verbindung zur Straße
Der Motorradreifen ist eines der wichtigsten Bauteile am gesamten Fahrzeug.
Er ist die einzige Verbindung zwischen Motorrad und Fahrbahn.
Über ihn werden alle Kräfte übertragen:
• Beschleunigung
• Bremsen
• Kurvenfahrt
Schon kleine Veränderungen am Reifen wirken sich direkt auf das Fahrverhalten aus.
Aufbau und Aufgabe eines Reifens
Ein Motorradreifen besteht nicht nur aus Gummi. Im Inneren befindet sich die Karkasse, ein tragendes Gewebe, das dem Reifen Stabilität gibt.
Außen sorgt die Lauffläche für den Kontakt zur Straße. Das Profil ist dafür verantwortlich, Wasser abzuleiten und Grip aufzubauen, besonders bei Nässe.
Welche Arten von Motorradreifen gibt es?
Motorradreifen unterscheiden sich vor allem durch ihren Einsatzzweck:
Straßenreifen
Für den normalen Straßenverkehr. Ausgewogen zwischen Grip, Laufleistung und Alltagstauglichkeit.
Sportreifen
Für dynamische Fahrweise. Mehr Grip in Kurven, aber geringere Laufleistung.
Supersport und Rennstreckenreifen
Für maximale Haftung. Dazu gehören auch Slicks ohne Profil, die nur auf der Rennstrecke erlaubt sind.
Tourenreifen
Für lange Strecken und hohe Laufleistung bei stabilem Fahrverhalten.
Sport Touring Reifen
Kombination aus Sport und Tourenreifen, guter Kompromiss aus Grip und Haltbarkeit.
Enduro und Offroadreifen
Für Gelände wie Schotter, Sand oder Matsch. Grobes Profil für maximale Traktion abseits der Straße.
Mischreifen
Kompromiss zwischen Straße und Gelände, häufig im Verhältnis 70 zu 30 oder 50 zu 50.
Profiltiefe – was ist vorgeschrieben?
Die gesetzliche Mindestprofiltiefe ist in Deutschland in §36 der Straßenverkehrs Zulassungs Ordnung geregelt.
Dabei gilt:
• Leichtkrafträder, also Klasse A1: mindestens 1,0 mm
• Motorräder, also A2 und A: mindestens 1,6 mm
Das sind absolute Mindestwerte. In der Praxis sollte ein Reifen deutlich früher gewechselt werden, da Grip und Sicherheit besonders bei Nässe schon vorher spürbar nachlassen.
Reifenalter – oft unterschätzt
Neben der Profiltiefe ist das Alter des Reifens ein entscheidender Sicherheitsfaktor.
Mit der Zeit härtet die Gummimischung aus, selbst wenn das Profil noch ausreichend ist. Dadurch nimmt die Haftung deutlich ab.
Als praxisübliche Orientierung gilt:
Ein Motorradreifen sollte in der Regel nicht älter als etwa 6 Jahre sein.
Das Herstellungsdatum erkennt man an der DOT Nummer auf der Reifenflanke. Die letzten vier Ziffern geben Produktionswoche und Jahr an.
Unterschied zur Praxis bei Autoreifen:
Bei Autoreifen gibt es häufig die Empfehlung, Reifen nicht zu verwenden, die älter als etwa 2 Jahre sind, wenn sie als „Neureifen“ verkauft werden. Hintergrund ist die deutlich längere Lagerzeit und die stärkere Gewichtung im Massenmarkt.
Beim Motorrad ist die Nutzung stärker zustandsabhängig, da Fahrdynamik und Sicherheitsreserven kritischer sind als bei vielen Pkw-Anwendungen.
Wann gilt ein Reifen als Neureifen?
Ein Reifen gilt rechtlich als Neureifen, wenn er:
• unbenutzt ist
• fachgerecht gelagert wurde
• keine äußeren Schäden aufweist
Wichtig ist: Auch ein mehrere Jahre gelagerter Reifen kann rechtlich noch als neu verkauft werden, solange er diese Kriterien erfüllt.
In der Praxis sollte jedoch immer der Zustand wichtiger sein als das reine Alter.
Woran erkennt man einen zu alten Reifen?
Ein Reifen kann auch bei ausreichender Profiltiefe unbrauchbar werden.
Typische Anzeichen sind:
• feine Risse in der Oberfläche
• verhärtetes Gummi
• deutlich reduzierter Grip
• längere Bremswege
Farbveränderung als Warnsignal
Wenn sich die Reifenoberfläche grau oder bläulich verfärbt, ist das ein Hinweis auf Alterung und chemische Veränderung der Gummimischung. Der Reifen hat dann bereits deutlich an Elastizität und Haftung verloren und sollte kritisch geprüft werden.
Reifendruck – die wichtigste Grundlage
Ein zentraler Punkt beim Thema Reifen ist der Luftdruck.
Er wird immer im kalten Zustand gemessen. „Kalt“ bedeutet: Der Reifen wurde nicht gefahren und hat Umgebungstemperatur.
Der physikalische Hintergrund ist einfach: Luft dehnt sich bei Wärme aus und zieht sich bei Kälte zusammen. Dadurch verändert sich der Druck im Reifen.
In der Luftfahrt wird dieses Verhalten mit der sogenannten ISA (International Standard Atmosphere) beschrieben, einer Normatmosphäre mit definierten Standardwerten. Beim Motorrad gilt dieses Prinzip ebenfalls, auch wenn es dort nicht normativ angewendet wird.
Welcher Luftdruck gilt?
Bei einem serienmäßigen Motorrad stehen die richtigen Luftdruckwerte meist auf der Schwinge oder im Handbuch.
Diese Werte beziehen sich auf die original montierte Bereifung.
Wenn andere Reifen verwendet werden oder die Originalreifen nicht mehr verfügbar sind, gelten die Angaben aus der Reifenfreigabe des Herstellers. Dort ist festgelegt, welcher Luftdruck für die jeweilige Kombination aus Motorrad und Reifen gilt.
Wie oft sollte man den Luftdruck prüfen?
Der Luftdruck sollte regelmäßig kontrolliert werden:
• etwa alle zwei Wochen
• vor längeren Fahrten
• bei starken Temperaturwechseln
Schon kleine Abweichungen beeinflussen Fahrverhalten, Verschleiß und Sicherheit deutlich.
Aufbauarten von Motorradreifen
Neben dem Einsatzzweck unterscheiden sich Reifen auch in ihrer Konstruktion:
Diagonalreifen
Ältere Bauweise, heute nur noch selten im Straßenverkehr.
Radialreifen
Moderner Standard mit hoher Stabilität und gutem Fahrverhalten bei hohen Geschwindigkeiten.
Bias Belted Reifen
Mischform aus Diagonal- und Radialbauweise.
Herstellerbindung und Reifenfreigabe
Für viele Motorräder gibt es vorgeschriebene Reifenbindungen.
Die Reifenfreigabe ist eine Bescheinigung des Reifenherstellers, dass ein bestimmter Reifen für ein bestimmtes Motorrad getestet und zugelassen ist.
Sie wird benötigt, wenn:
• andere Reifen als die ursprünglich vorgesehenen montiert werden
• eine Herstellerbindung im Fahrzeugschein oder Gutachten besteht
Konsequenzen bei falschen Reifen
Die Verwendung nicht freigegebener Reifen kann gravierende Folgen haben:
• Erlöschen der Betriebserlaubnis
• Probleme bei der Hauptuntersuchung
• mögliche Einschränkungen beim Versicherungsschutz
• deutlich verschlechtertes Fahrverhalten
Felgenarten beim Motorrad
Auch die Räder selbst unterscheiden sich konstruktiv.
Gussfelgen
Standard bei vielen Straßenmotorrädern, stabil und wartungsarm.
Speichenfelgen
Häufig bei Enduros und klassischen Motorrädern, robust und teilweise geländetauglich.
Schmiederäder
Leichter und besonders stabil, vor allem im sportlichen Bereich eingesetzt.
Zusammenspiel von Reifen und Fahrverhalten
Reifen beeinflussen das gesamte Fahrverhalten eines Motorrads:
• Stabilität
• Kurvenverhalten
• Bremsleistung
• Komfort
Der richtige Reifen in Kombination mit korrektem Luftdruck ist daher entscheidend für Sicherheit und Fahrdynamik.
Schlussfolgerung
Motorradreifen sind ein sicherheitsrelevantes Bauteil, das regelmäßig überprüft werden muss.
Profiltiefe, Alter, Luftdruck, Bauart und Freigaben bestimmen gemeinsam, wie sicher ein Motorrad im Straßenverkehr ist. Wer diese Punkte beachtet, sorgt für ein stabiles, kontrollierbares und sicheres Fahrverhalten.
Ch. 32 - Gear
Motorrad-Fahrwerk – Aufbau, Funktion und Grundlagen einfach erklärt
Einführung: Warum das Motorrad-Fahrwerk entscheidend für Sicherheit ist.
Das Motorrad-Fahrwerk gehört zu den wichtigsten Systemen eines Motorrads. Es sorgt dafür, dass das Fahrzeug stabil bleibt, Unebenheiten der Straße ausgleicht und jederzeit kontrollierbar bleibt.
Während der Motor für den Antrieb zuständig ist, übernimmt das Fahrwerk eine andere zentrale Aufgabe:
Es stellt sicher, dass das Motorrad den Kontakt zur Straße nicht verliert.
Denn genau dieser Kontakt entscheidet über:
• Sicherheit beim Bremsen
• Stabilität in der Kurve
• Kontrolle bei hohen Geschwindigkeiten
Ohne ein funktionierendes Fahrwerk wäre ein Motorrad nicht fahrbar.
Grundprinzip des Fahrwerks: Rad folgt Straße, Rahmen bleibt ruhig.
Um das Fahrwerksprinzip am Motorrad zu verstehen, hilft ein einfaches gedankliches Bild:
• Das Rad muss jeder Unebenheit folgen
• Der Rahmen und der Fahrer sollen davon möglichst wenig spüren
Das bedeutet: Das Motorrad besteht technisch gesehen aus zwei getrennten Bereichen:
• dem Bereich, der sich mit der Straße bewegt (Räder)
• dem Bereich, der möglichst ruhig bleiben soll (Rahmen + Fahrer)
Zwischen diesen beiden Bereichen arbeitet das Fahrwerk.
Aufbau Motorrad-Fahrwerk: Die wichtigsten Bauteile im Überblick
Das Fahrwerk eines Motorrads besteht nicht aus einem einzelnen Bauteil, sondern aus mehreren Systemen, die zusammenarbeiten.
Dazu gehören:
• tragende Struktur (Rahmen)
• Vorderradführung (Gabel)
• Hinterradführung (Schwinge)
• Federung und Dämpfung
• Räder und Bremsen
Diese Komponenten bestimmen gemeinsam das Fahrverhalten eines Motorrads.
1. Tragende Struktur – Rahmen als Grundlage des Fahrwerks
Der Motorradrahmen ist das Grundgerüst des gesamten Fahrzeugs. Er hält alle wichtigen Bauteile zusammen und bestimmt die Geometrie.
Hauptrahmen – das zentrale Tragwerk
Der Hauptrahmen ist das wichtigste Strukturelement am Motorrad.
Er verbindet:
• den Lenkkopf (Vorderbau)
• den Motor
• die Schwingenlagerung (Hinterradaufnahme)
Einfach gesagt:
Der Hauptrahmen ist das „Skelett“ des Motorrads.
Er bestimmt maßgeblich:
• Stabilität
• Steifigkeit
• Fahrpräzision
Hilfsrahmen – der hintere Aufbau
Der Hilfsrahmen Motorrad ist am Hauptrahmen befestigt und bildet den hinteren Aufbau.
Daran werden befestigt:
• Sitzbank
• Heckverkleidung
• Sozius-Fußrasten
• Gepäcksysteme
Wichtig:
Der Hilfsrahmen trägt Komfort- und Anbauteile, aber keine Hauptlasten wie der Hauptrahmen.
Schwingenlagerung und Federbeinaufnahme
Hier werden die Kräfte aus dem Hinterrad in den Rahmen eingeleitet.
• Schwingenlagerung = Drehpunkt der Hinterradbewegung
• Federbeinaufnahme = Verbindung zwischen Schwinge und Federung
Diese Punkte sind entscheidend für:
• Stabilität beim Beschleunigen
• Kontrolle beim Bremsen
• ruhiges Fahrverhalten
2. Gefederte und ungefederte Massen – das wichtigste Fahrwerksprinzip
Ein zentraler Begriff im Motorrad-Fahrwerk Aufbau ist die Unterscheidung zwischen Massen.
Gefederte Massen – der ruhige Bereich
Das sind alle Teile, die über die Federung vom direkten Straßeneinfluss getrennt sind:
• Rahmen
• Motor (teilweise)
• Fahrer und Beifahrer
• Tank
• Verkleidung
Ziel:
Diese Masse soll möglichst ruhig bleiben.
Das erhöht:
• Komfort
• Stabilität
• Sicherheit
Ungefederte Massen – der aktive Kontakt zur Straße
Das sind alle Teile, die direkt der Straße folgen:
• Räder (Felge + Reifen)
• Bremsanlage
• Teile der Schwinge
Aha-Effekt:
Je geringer die ungefederte Masse, desto schneller kann das Rad auf Unebenheiten reagieren.
Das bedeutet:
• besserer Grip
• mehr Kontrolle
• kürzere Reaktionszeit des Fahrwerks

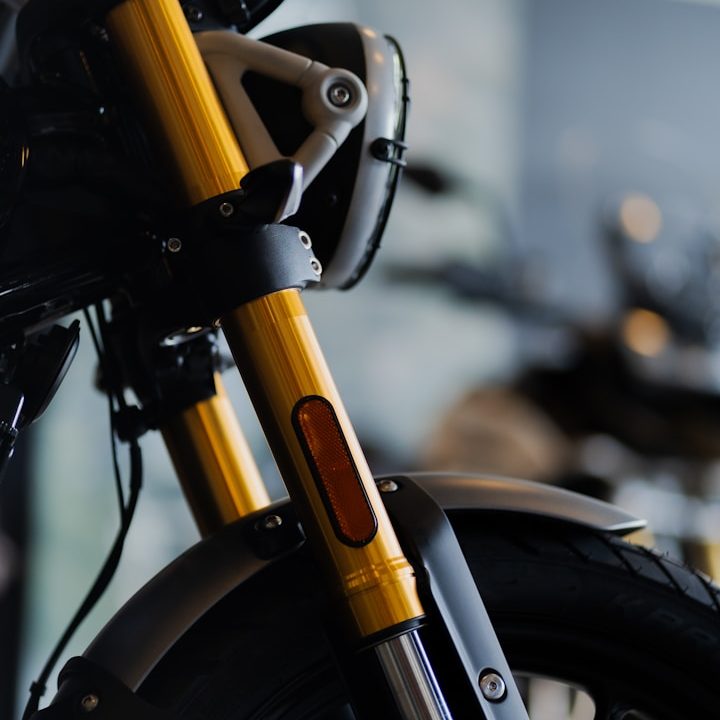

3. Vorderradführung – die Motorradgabel
Die Motorradgabel führt das Vorderrad und ist ein zentrales Element für Lenkung und Fahrstabilität.
Sie übernimmt gleichzeitig:
• Führung des Rades
• Federung
• Dämpfung
Teleskopgabel – der Standard im Motorradbau
Die klassische Gabel besteht aus zwei Tauchrohren.
Vorteile:
• robust
• einfach aufgebaut
• weit verbreitet
Upside-Down-Gabel (USD-Gabel)
Hier ist die Konstruktion umgekehrt: dickere Rohre oben.
Vorteile:
• höhere Steifigkeit
• bessere Präzision
• sportliches Fahrverhalten
4. Hinterradführung – die Schwinge im Motorradfahrwerk
Die Motorradschwinge verbindet das Hinterrad mit dem Rahmen und ermöglicht seine vertikale Bewegung.
Sie sorgt für:
• stabile Radführung
• Kraftübertragung vom Motor
• kontrollierte Federbewegung
Bauarten der Schwinge
Zweiarmschwinge
• Standardbauweise
• sehr stabil und ausgewogen
Einarmschwinge
• nur eine Seite trägt das Rad
• oft bei sportlichen oder hochwertigen Motorrädern
5. Federung und Dämpfung – Kontrolle über Bewegung
Die Motorrad-Federung sorgt dafür, dass Stöße abgefangen werden.
Das System besteht aus zwei Teilen:
• Feder: nimmt Energie auf
• Dämpfer: kontrolliert die Bewegung
Ohne Dämpfung würde das Motorrad nach jeder Bodenwelle nachschwingen.
Hinterradfederung (Federbein)
Das Federbein verbindet Schwinge und Rahmen.
Es beeinflusst:
• Komfort
• Traktion
• Stabilität beim Beschleunigen
6. Fahrwerksbauarten und moderne Technik
Je nach Motorrad gibt es unterschiedliche technische Lösungen.
Rahmenbauarten Motorrad
• Gitterrohrrahmen (sportlich, steif)
• Aluminium-Brückenrahmen (leicht, modern)
• Stahl-Doppelschleifenrahmen (robust, klassisch)
Moderne Fahrwerke
Aktuelle Motorräder nutzen teilweise:
• elektronisch geregelte Dämpfung
• adaptive Fahrwerksysteme
• Fahrmodi (Sport, Touring etc.)
Diese Systeme passen das Fahrwerk automatisch an die Fahrsituation an.
Warum das Fahrwerk entscheidend ist:
Das Motorrad-Fahrwerk ist kein einzelnes Bauteil, sondern ein abgestimmtes Gesamtsystem.
Es verbindet:
• Rahmen (Struktur)
• Räder (Kontakt zur Straße)
• Federung (Energieaufnahme)
• Dämpfung (Kontrolle der Bewegung)
Das Ergebnis:
Ein Motorrad bleibt stabil, kontrollierbar und sicher, selbst unter schwierigen Bedingungen.
Ch. 32 - Transmission
Motorrad-Getriebe – Aufbau, Funktion und moderne Technik einfach erklärt
Was ist das Motorrad-Getriebe und wozu dient es?
Das Motorrad-Getriebe verbindet den Motor mit dem Hinterrad. Es sorgt dafür, dass die Motorleistung in jeder Fahrsituation sinnvoll genutzt werden kann.
Ein Motorradmotor arbeitet nur in einem bestimmten Drehzahlbereich effizient. Ein Motorrad muss aber sowohl langsam fahren als auch sehr schnell werden. Genau hier greift das Getriebe ein.
Es passt die Kraft des Motors an die jeweilige Fahrsituation an.
Grundprinzip des Getriebes
Ein Motor erzeugt Drehzahl, aber diese kann nicht direkt 1:1 auf das Hinterrad übertragen werden.
Je nach Situation wird benötigt:
• viel Kraft bei niedriger Geschwindigkeit
• weniger Kraft bei hoher Geschwindigkeit
Das Getriebe löst dieses Problem, indem es die Übersetzung zwischen Motor und Hinterrad verändert.
Aufbau des Motorrad-Getriebes
Ein Motorrad-Getriebe besteht aus mehreren mechanischen Bauteilen:
• Eingangswelle (Kraft vom Motor)
• Ausgangswelle (Kraft zum Hinterrad)
• Gangräder (verschiedene Übersetzungen)
• Schaltgabeln und Schaltwalze (für Gangwechsel)
• Kupplung (trennt Motor und Getriebe)
Die Zahnräder greifen fest ineinander. Es gibt keine automatische Berechnung – nur feste mechanische Verbindungen.
Die Kupplung
Die Kupplung trennt Motor und Getriebe kurzzeitig voneinander.
Sie wird benötigt für:
• sanftes Anfahren
• saubere Gangwechsel
• Schutz des Getriebes vor Laststößen
Ohne Kupplung wäre kein kontrolliertes Schalten möglich.
Die Gangstufen
Ein Motorrad-Getriebe hat mehrere feste Gänge:
1.-2. Gang: sehr viel Kraft, wenig Geschwindigkeit
3.-5. Gang: mittlere Gänge: Beschleunigung und Alltag
6. Gang: hohe Geschwindigkeit, niedrige Drehzahl
Jeder Gang ist eine feste mechanische Übersetzung zwischen Motor und Hinterrad.
Warum man beim Motorrad nicht einfach beliebig schalten kann
Beim Motorrad kommt ein entscheidender Punkt ins Spiel:
Das Getriebe ist nicht synchronisiert.
Das bedeutet:
Die Drehzahlen im Getriebe müssen zueinander passen, damit ein Gang sauber eingelegt werden kann.
Warum man nicht einfach vom 6. in den 3. Gang schalten kann
Ein großer Gangsprung bedeutet:
• der Motor müsste plötzlich stark höher drehen
• die Getriebewellen haben aber noch eine andere Drehzahl
• die Zahnräder können nicht sauber einrasten
Ergebnis:
Der Gang lässt sich nur schwer oder gar nicht sauber einlegen.
Warum das Auto das kann
Im Auto gibt es Synchronringe im Getriebe.
Diese gleichen Drehzahlunterschiede automatisch aus:
• sie bremsen oder beschleunigen die Zahnräder intern
• der Gang kann sauber eingelegt werden
• auch große Gangsprünge sind problemlos möglich
Der Fahrer muss keine exakte Drehzahlanpassung leisten.
Warum das Motorrad anders funktioniert
Das Motorrad nutzt ein Klauenschaltgetriebe (Dog-Box):
• keine Synchronringe
• direkte mechanische Verbindung
• Gang wird nur eingelegt, wenn Drehzahlen passen
Deshalb muss der Fahrer die Drehzahl selbst anpassen.
In der Praxis wird daher meist:
• Schritt für Schritt geschaltet
• oder aktiv mit Kupplung und Drehzahl gearbeitet
Schaltvorgang im Motorrad
Beim Schalten läuft immer derselbe Ablauf:
1. Kupplung wird gezogen
2. Last im Getriebe wird reduziert
3. Schaltwalze bewegt die Schaltgabeln
4. Gang wird mechanisch eingerastet
5. Kupplung wird wieder geschlossen
Moderne Schalttechnik
Quickshifter
Ein Quickshifter ermöglicht Hochschalten ohne Kupplung.
Er funktioniert durch:
• kurze Unterbrechung der Motorleistung
• Lastentlastung im Getriebe
• schnelles Einrasten des nächsten Gangs
Ergebnis: sehr schnelle Schaltvorgänge unter Last.
Blipper
Der Blipper ist die Technik für das Runterschalten ohne Kupplung.
Er sorgt dafür:
• dass der Motor automatisch kurz hochdreht
• Drehzahlen werden angepasst
• das Hinterrad bleibt stabil
Besonders wichtig beim sportlichen Bremsen.
Kupplungssysteme im Motorrad
Nasskupplung
• läuft im Motoröl
• langlebig
• Standard bei modernen Motorrädern
Trockenkupplung
• kein Ölbad
• sehr direkter Kraftschluss
• eher im Rennsport
• lauter und wartungsintensiver
Seilzug vs. Hydraulik
Seilzugkupplung:
• mechanisch
• einfach
• muss öfter eingestellt werden
Hydraulische Kupplung:
• gleichmäßiger Druckpunkt
• moderner Standard
• wartungsarm
Übersetzungsverhältnis und Kettenantrieb
Das Übersetzungsverhältnis bestimmt, wie stark ein Gang wirkt.
Zusätzlich zum Getriebe gibt es die Endübersetzung:
• Ritzel vorne
• Kettenrad hinten
• Kette
Schon kleine Änderungen haben große Auswirkungen auf das Fahrverhalten.
Aha-Effekt: kleine Änderung, große Wirkung
• kleineres Ritzel vorne → mehr Beschleunigung
• größeres Kettenrad hinten → mehr Drehmoment am Rad
• umgekehrt → höhere Endgeschwindigkeit
Typische Probleme und Verschleiß
Ein Motorrad-Getriebe ist robust, kann aber verschleißen:
• Schalten wird schwer → Kupplung oder Mechanik
• Gänge springen heraus → Zahnräder verschlissen
• Geräusche → Lager oder Spiel im Getriebe
• harte Schaltvorgänge → unsaubere Trennung
Ergebnis:
Das Motorrad-Getriebe ist ein rein mechanisches Übersetzungssystem. Es sorgt dafür, dass die Motorleistung kontrolliert auf das Hinterrad übertragen wird.
Es bestimmt nicht die Leistung des Motorrads – sondern wie diese Leistung auf der Straße ankommt.
